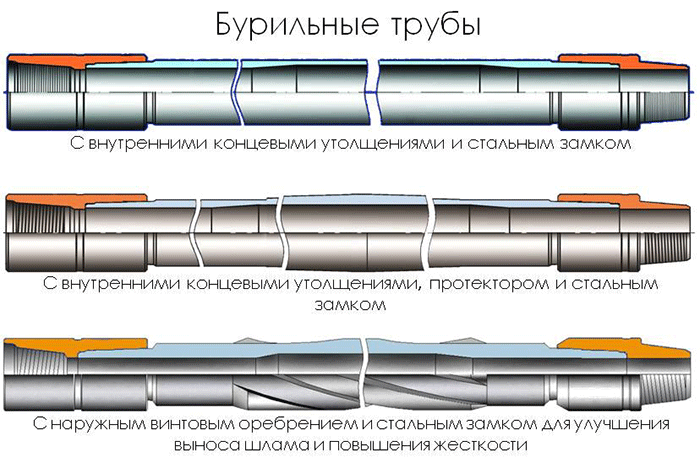

Изготовление ЛБТВК (аналоги) осуществляется ООО «Бурильные трубы» из алюминиевых сплавов марок Д16Т или 1953Т1 методом прямого гидравлического горячего прессования.
Технические характеристики
| Типоразмер трубы | Рабочая длина трубы, м | Толщина стенки основного сечения / концевого утолщения, мм | Диаметр трубы, мм | Диаметр замка, мм | Резьбовое соединение (аналог по API) | Масса трубы в сборе, кг | Исполнение трубы с протекторным утолщением | Предельные прочностные параметры Алюминиевый сплав Д16Т/1953Т1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр протектора, мм | Масса трубы в сборе, кг |
Растягивающая нагрузка, кН | Крутящий момент, кН*м | Внутреннее давление, МПа | |||||||
| 90х9 | 9,2 | 9 / 16 | 91 | 108 | З-86 (NC 31) | 80,5 | 107 | 87,5 | 750/1110 | 12,9/19,1 | 56,3/83,1 |
| 103х9 | 9,3 | 9 / 16 | 103 | 120,6 | З-102 (NC 38) | 96,0 | 118 | 105,0 | 860/1275 | 17,1/25,3 | 49,7/73,4 |
| 103х11 | 12,2 | 11 / 17,5 | 103 | 120,6 | З-102 (NC 38) | 137,0 | 118 | 146,5 | 1033/1530 | 19,7/29,1 | 60,7/89,7 |
| 129х11 | 12,2 | 11 /17 | 129 | 159 | З-133 (NC 50) | 186,0 | 150 | 202,5 | 1325/1960 | 33,0/48,8 | 48,5/71,6 |
| 147х11 | 12,2 | 11 / 17 | 147 | 178 | З-147 (5 1/2 FH) | 217,0 | 172 | 242,0 | 1530/2260 | 44,3/65,4 | 42,6/62,9 |
| 147х13 | 12,2 | 13 / 20 | 147 | 178 | З-147 (5 1/2 FH) | 239,0 | 172 | 264,0 | 1780/2630 | 50,2/74,1 | 50,3/74,3 |
| 147х13 | 12,2 | 13 / 20 | 147 | 178 | З-147 (5 1/2 FH) | 239,0 | 178 | 265,0 | 1780-2630 | 50,2/74,1 | 50,3/74,3 |
| 147х15 | 12,2 | 15 / 22 | 147 | 178 | З-147 (5 1/2 FH) | 268,5 | 172 | 293,5 | 2020/2990 | 55,6/82,1 | 58/85,7 |
| 168х11 | 9,5 | 11 / 20,5 | 168 | 203 | З-171 (6 5/8 FH) | 231,0 | 194 | 264,0 | 1760/2600 | 59,5/87,9 | 37,2/55,0 |
| 168х13 | 9,5 | 13 / 20,5 | 168 | 203 | З-171 (6 5/8 FH) | 250,0 | 194 | 283,0 | 2060/3040 | 67,8/100,2 | 44,0/65,0 |
Примечания
Размеры труб указаны номинальные. Масса труб в сборе рассчитана по номинальным размерам.
Приведенные данные являются справочными. Параметры рассчитаны на базе минимального предела текучести алюминиевого сплава для основного сечения тела трубы. По желанию Заказчика трубы могут изготавливаться:
- с измененными геометрическими параметрами и резьбами;
- с 18-градусным конусом на муфте под элеватор;
- с удлиненным замком для возможности перенарезки резьбы.
